用途-气体样品中痕量 VOCs 组分分析

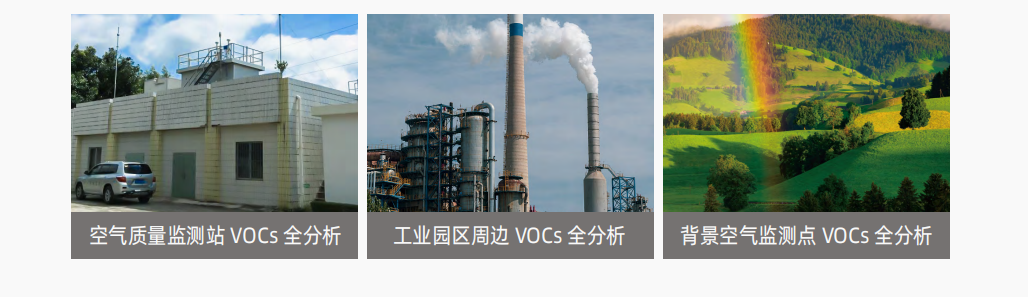

应用场景
空气质量监测站 VOCs 全分析
监测目的
（1）对区域 VOCs 污染情况进行全面排查
（2）针对敏感点，对关键 VOCs 物质进行来源解析
（3）长期积累大量监测数据，为环境分析与科学管控提供支撑
标准依据
• HJ 759-2023《环境空气 65 种挥发性有机物的测定 罐采样 / 气相色谱 - 质谱法》
• GB/T 14678-93《空气质量 硫化氢、甲硫醇、甲硫醚和二甲二硫的测定 气相色谱法》
• EPA Method TO15A 《Determination of Volatile Organic Compounds (VOCs) in Air Collected in Specially Prepared Canisters and Analyzed by Gas Chromatography-Mass Spectrometry (GC-MS))》
监测难点
• 样品代表性：监测点与分析设备不在同一点，需保证样品采集和运输过程的准确性
• 样品数量大：手工监测样品量大，需提高实验室分析效率
• 监测项目多：污染物来源广泛，种类繁复，特征物质多样，需覆盖的监测项目多
• 浓度水平低：环境空气中 VOCs 经过充分混合和反应，浓度很低
• 精度要求高：实验室需要分析多个不同点位的样品，需准确反映不同点位的差异
• 监测结果准：VOCs 手工监测是其他各种监测方式的基准，需要保证监测结果准确

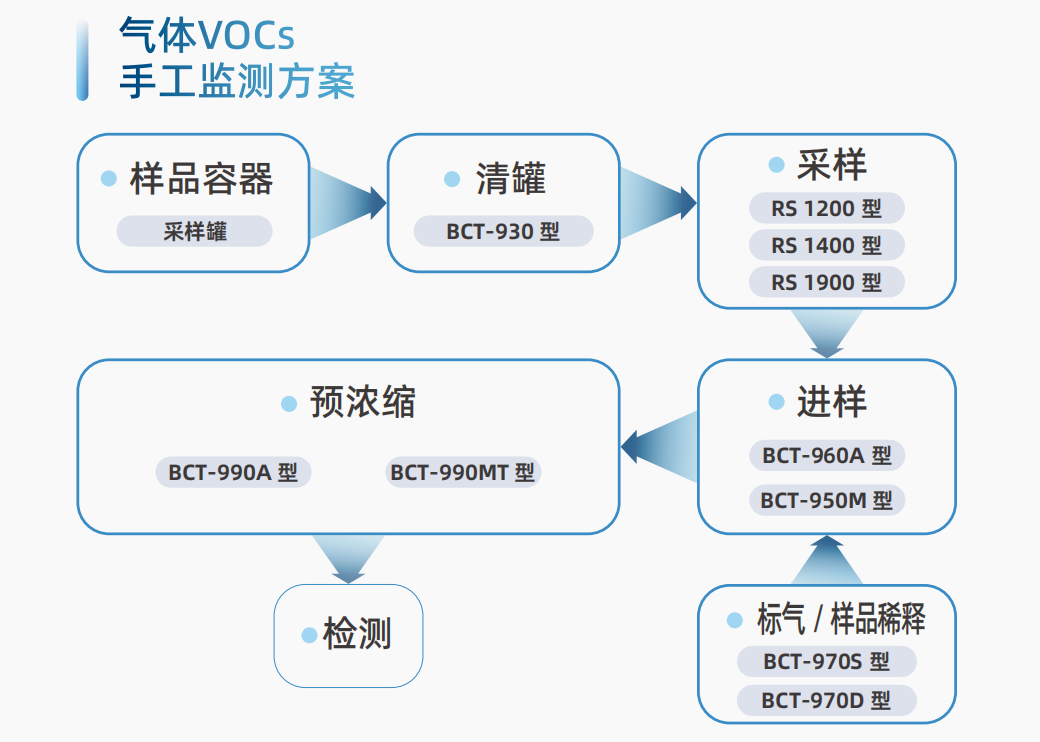

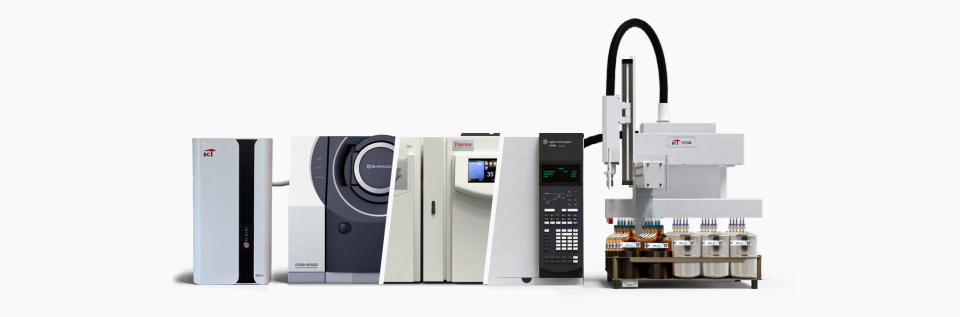

解决方案
气体VOCs手工监测方案采用内壁惰性化处理过的真空罐将现场样品采集运输到实验室，样品经浓缩，并去除水、N2 和 CO2 等物质后，热解吸进入气相色谱分离，用 FID/MS 检测。
主要包括以下环节：采样罐清洗、样品分析、样品 / 标气制备等。

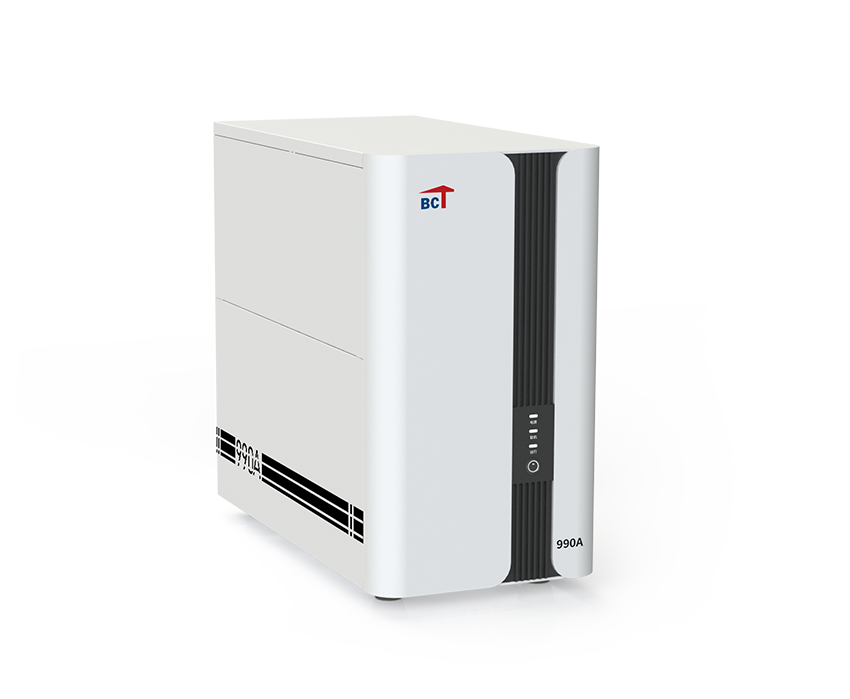

大气预浓缩仪 BCT 990A
990A 预浓缩仪采用液氮制冷三级冷阱设计，能对样品中 C20 以下的极性、非极性、活性硫、氮化合物等挥发性与半挥发性有机物进行预浓缩。
样品经浓缩，除去水、N2 、 CO2 等物质后，热解吸聚焦进入气质分离检测，一次进样即可准确检测数百种 VOCs。
仪器特点
1、双罐计量技术
（1）不受样品基质影响：
与传统 MFC 计量方式相比，其不受样品基质影响，任何基质计量均准确。
（2）进样范围广：
双罐设计进样精度高，标准配置下进样范围可达 5-1000cc，对高浓度小体积进样和低浓度大体积进样均有较高的精度。
2、液氮制冷除水
高除水效率： 液氮制冷低温（-40℃）除水，除水效率高，水溶性物质分析准确。
3、液氮保温系统
（1）三级冷阱持续冷冻：喷泉式冷阱设计，提升三级冷阱制冷持续时间，避免低沸点物质聚焦时穿透。
（2）全新保温盒设计：提升冷阱保温效果，降低密封垫开裂造成的液氮泄露。
（3）长杆液氮电磁阀装置：增长使用寿命，降低电磁阀控制失败导致的运行停止和液氮大量泄漏。
4、独立聚焦阱
（1）进样不分流：独立的聚焦阱，聚焦阱和色谱柱的内径、流速接近，进样时无分流损失，提升检出限水平。
（2）聚焦阱无填料：液氮冷冻聚焦，将全部目标物快速冷冻聚焦至阱内。空阱聚焦设计，通过高速加热，可快速全部解析三级阱内目标物。提升信噪比，降低峰宽。
全自动进样器 BCT 960A
BCT 960A 全自动进样器具备16 位进样口，可以自动的分析真空采样罐和 Tedlar 袋中的样品，从而实现无人值守的自动进样工作。
仪器特点
1、全气路加热
自动进样器中所有管线及阀体均可内部加热，全气路无冷点，无残留。
2、多位进样阀
多位进样阀具备正反旋转功能，可快速转至指定进样位，实现更小路径进样，减少样品与阀芯接触的时间，避免系统残留及样品间的交叉污染。
3、全气路惰性涂覆
样品流路全部惰性化处理，惰性涂覆经严格的惰性测试，减少对样品中目标物质的吸附，减少样品残留导致的检测不准确。
污染源自动进样器 BCT 950M
仪器特点
1、小抓手进样
（1）进样器与样品接触时间短，快速进样后离开样品。防止污染源样品污染进样器导致连续进样时，样品受到干扰。
（2）小抓手进样器可加热可反吹，减少目标组分在进样管路中的残留。
2、进样器自带捕集阱
进样可选择通过该捕集阱，进样器通过增加捕集阱，增加进样量范围可达（1~30cc）。
3、管线精细化设计
仪器内部管线精细化处理，减少任何的无效管线。使样品快速的与管线接触更少的进入分析仪器。更好的降低残留情况。
4、适应高浓度及低浓度样品的分析
950M 自动进样器具有独立的定量环，可直接 GC 进样，也可连接 990 系列预浓缩仪进行痕量分析。
5、可分析多达 20 个迷你罐或玻璃采样瓶
1-1.4L 的采样罐可以放在 20 位样品盘中，样品间的隔离要远远超过旋转阀的自动进样器。

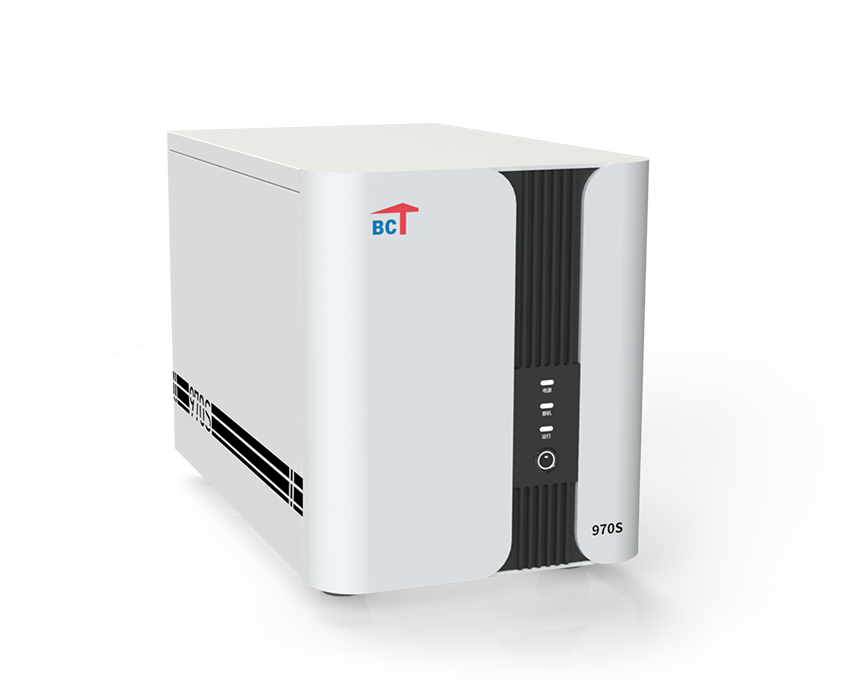

高精度静态稀释仪 BCT 970S
BCT 970S 采用静态稀释的原理，将标气、样品、稀释气等一种或多种气体依次填充至苏码罐进行混合，通过压力计算稀释倍数，稀释准确、节约标气，适用于可稳定存储物质的高精度稀释。
仪器特点
1、高精度压力传感器计量方式
（1）计量更准确：摒弃 MFC 计量方式，采用压力传感器计量技术计算稀释倍数，计量结果更准确，且计量时不受气体基质影响。
（2）校准更容易：高精度压力传感器计量技术，其计量模块可在实验室内完成自校准，无需像质量流量计需要定期送检。
2、气路清洁功能
（1）全气路可加热： 全流程可加热，使残留物质更少，配气结果更准确。
（2）全气路可反吹： 全气路可反吹扫，使管线更洁净，配气结果更准确。
3、小腔体设计
（1）小腔体：系统混合腔体小，其表面积与标气接触更少，尽可能减少易吸附组分吸附或交叉污染。
（2）省标气：静态稀释仪无需动态稀释仪所用的庞大腔体，所有标气尽皆进入苏玛罐内混合，更节约标气。
4、标配 8 通道
多标气通道：标准配置 8 个标气流路，避免经常更换标气造成的交叉污染。

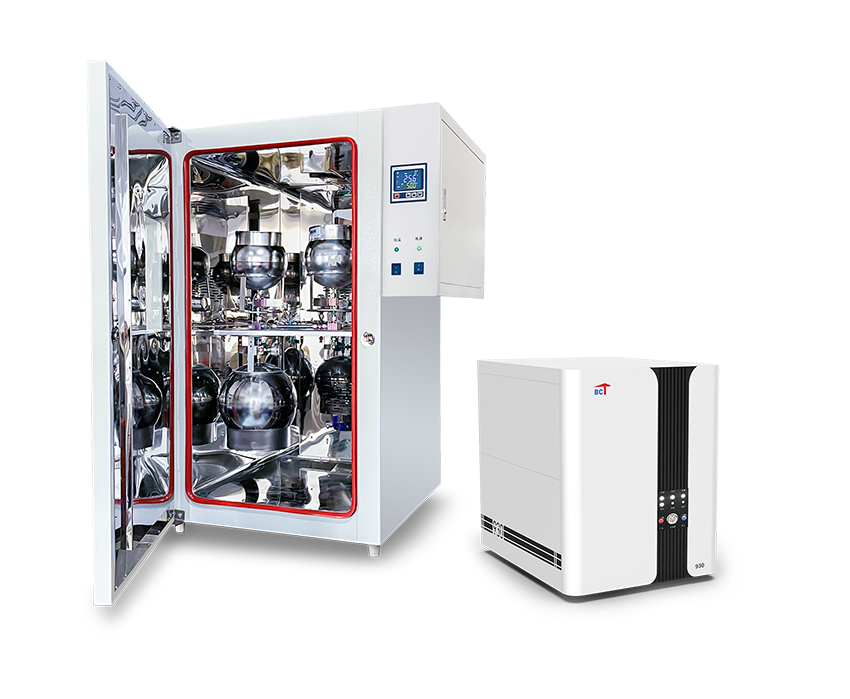

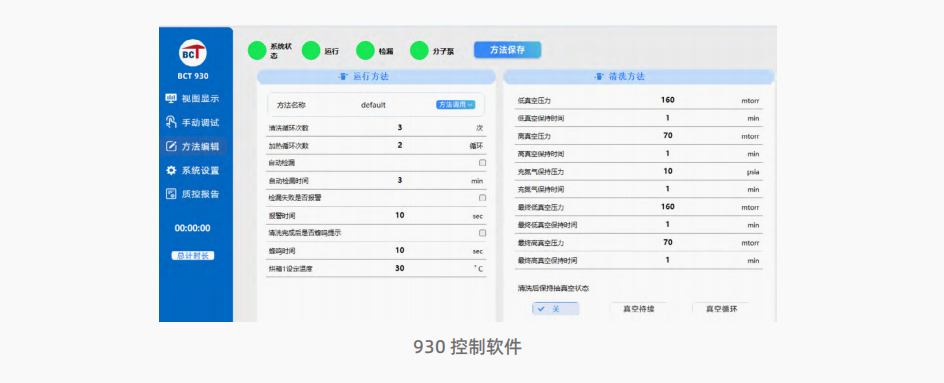

清罐仪 BCT 930
在全面高温下通过反复排空填充氮气（零空气）从而彻底清洗苏玛罐的高效仪器。
仪器特点
1、全新清洗气路设计
（1）高速真空泵：全新清洗气路设计，采用高速真空泵，使仪器达到更高的真空度，对痕量气体检测提供更
优的清洁度。
（2）多种清洗方式：可实现加湿清洗和加热清洗，清洗更洁净。
2、快插安装
使用更便利：全新快插安装设计，可快速连接 8 个不大于 8L 的苏玛罐，操作更简单，使用更便利。
3、全管线惰性化涂覆
全管线惰性化涂覆：更高的惰性涂覆技术，降低仪器内部残留、吸附的可能，保证清洗更洁净。

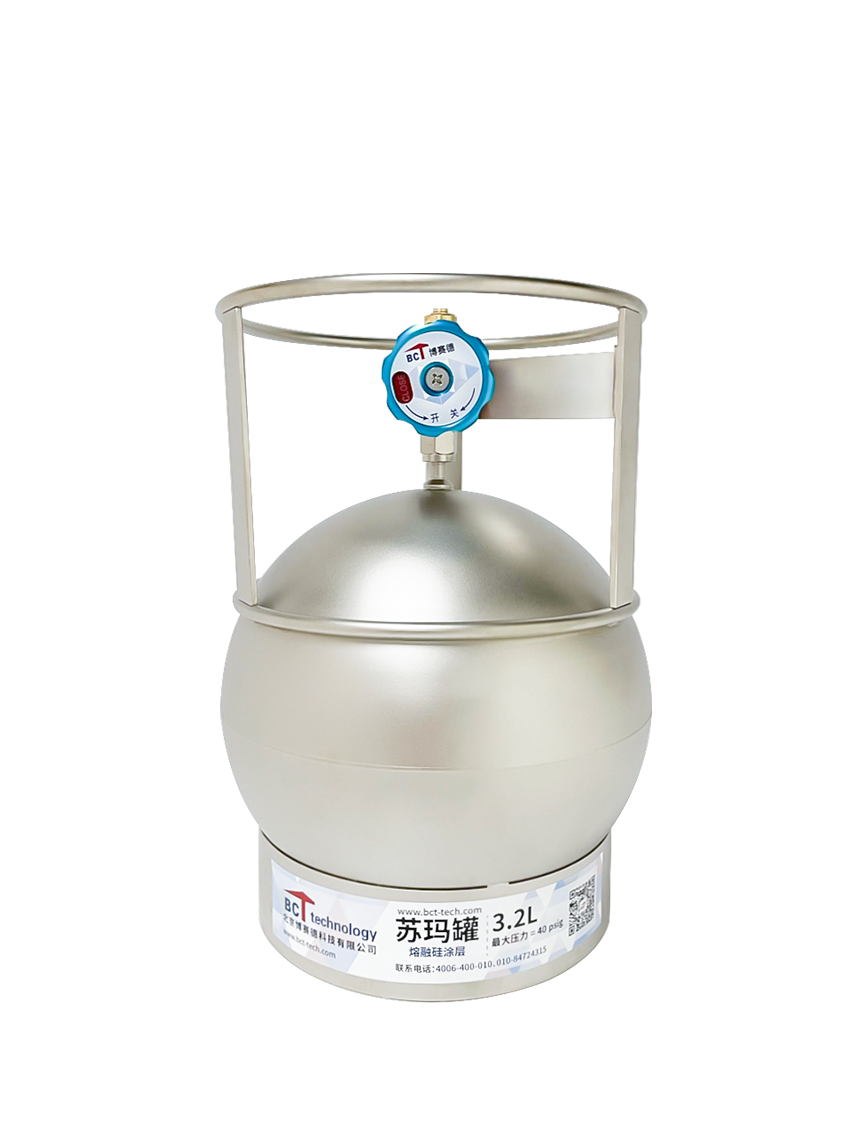

苏玛罐
用于环境或室内空气的快速无动力采样，配合积分限流采样器使用可采集设定流量下的平均样；用于承载标准气体。
仪器特点

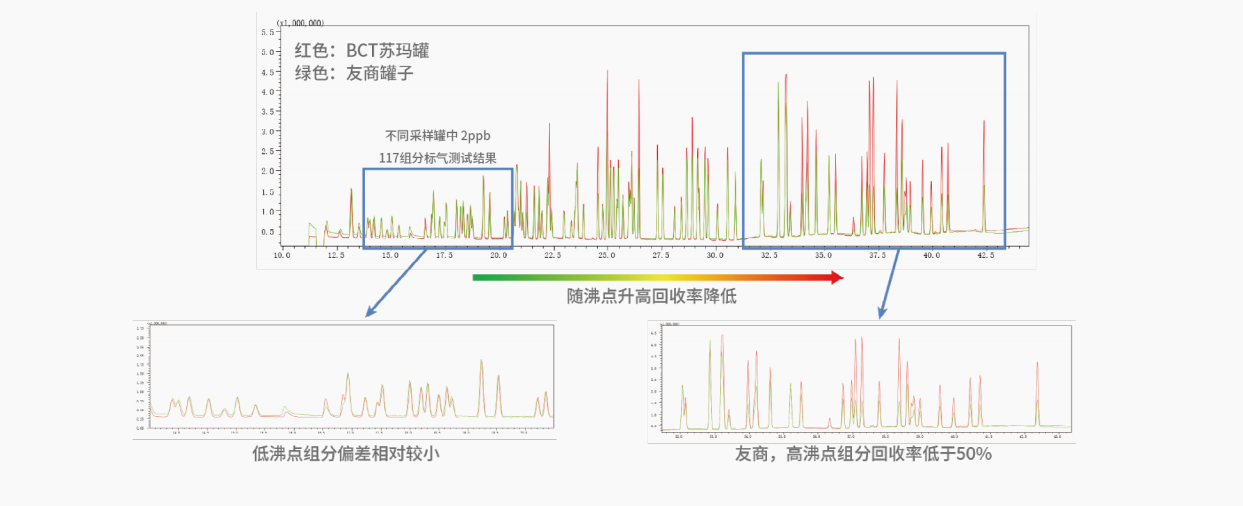

1、更强的惰性
（1）惰性涂覆：出厂前均经过严格的惰性测试，每个采样罐均可提供惰性涂覆测试报告。
（2）可储存物质丰富：能采集并存储不稳定的硫、氮化合物和极性（醛、醇、酯、酮、醚）、非极性化合物，满足环境大气中 VOCs 浓度范围从 0.01~100ppb 的采样要求。
2、更高的气密性
专用阀膜设计：采样罐采用专用的膜阀设计，内部无弹簧等配件，减小采样时样品和阀体的接触面积，减少采样罐的吸附，加大密封能力，同时可实现密封修复。
